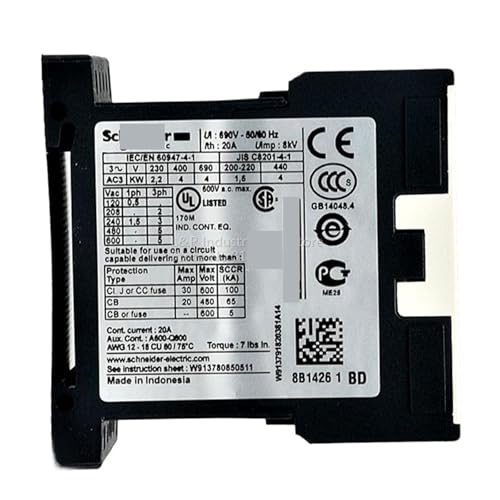

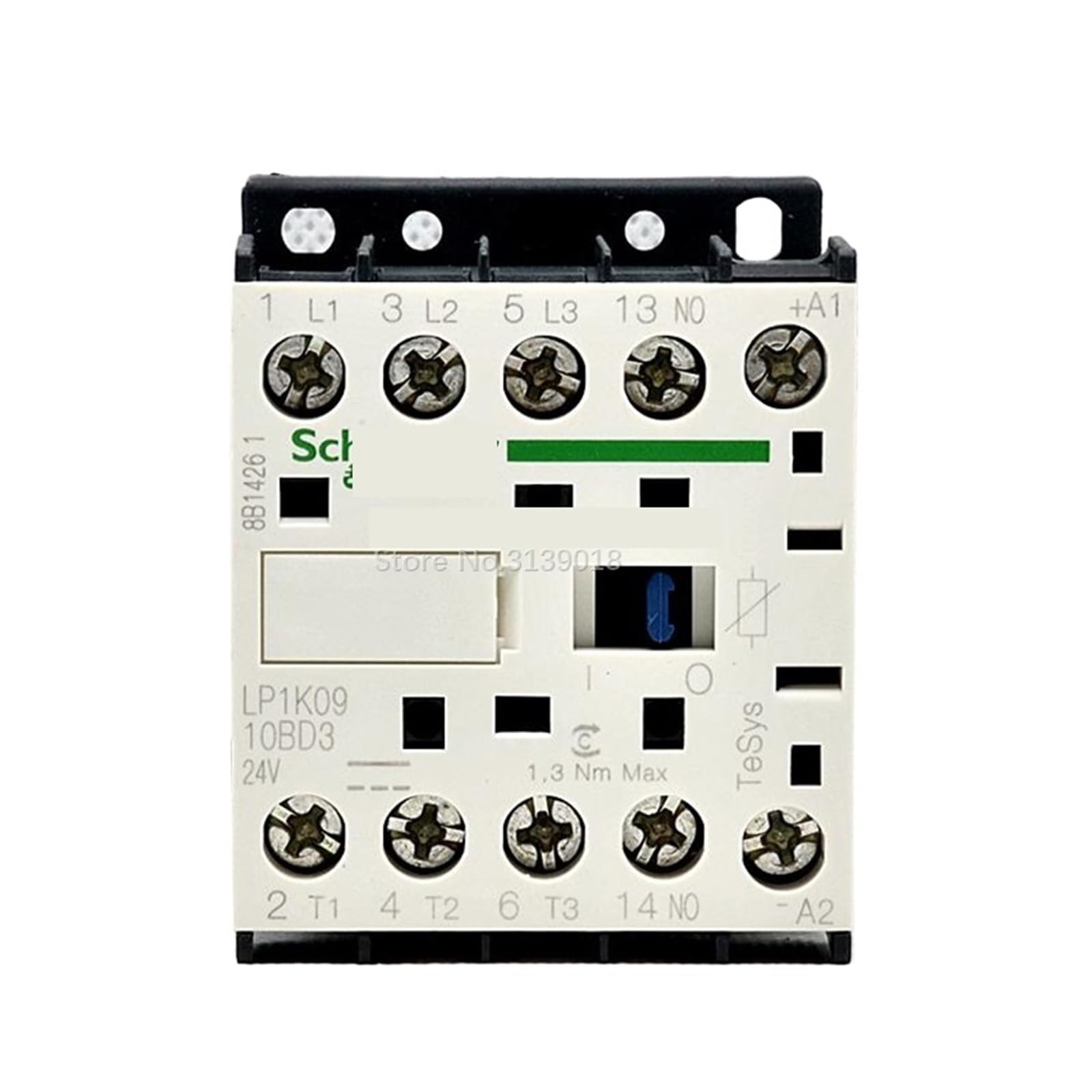

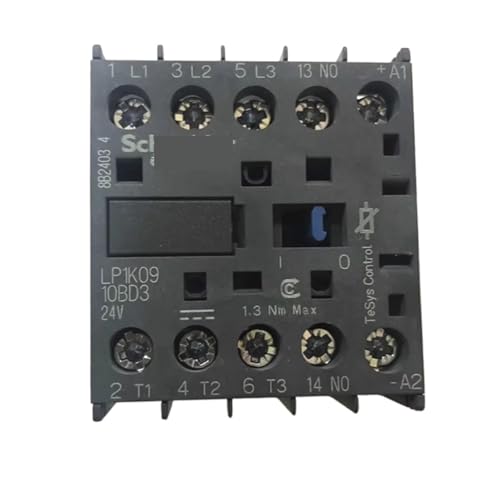

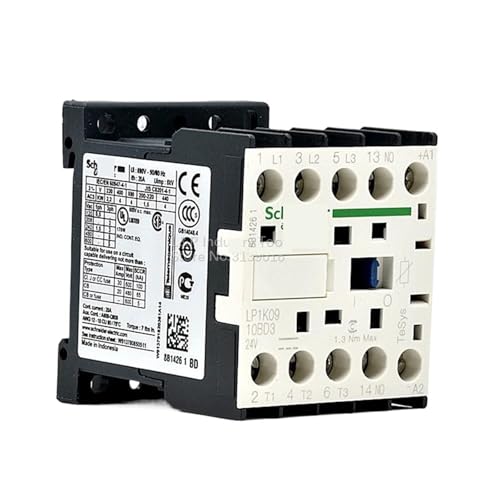

Le contacteur de commande LP1K0910BD3 pour la gestion de moteurs
En tant qu'appareil de commutation mécanique, le contacteur inverseur ou simple LP1K0910BD3 assure la coupure et l'établissement des courants dans les circuits de puissance. Sa configuration à 3 pôles associée à un contact de signalisation 1NO en fait l'allié indispensable des moteurs électriques industriels exigeant une commande de précision par bobine DC 24 V.
Comprendre le fonctionnement du circuit de puissance 9A
Lorsque la bobine reçoit l'impulsion en courant continu, les contacts principaux se ferment instantanément pour alimenter la charge de 9A. Le contact auxiliaire 1NO change d'état simultanément, ce qui permet de valider la bonne exécution de l'ordre auprès de la supervision ou d'enclencher un second cycle logique d'automatisation.
Données mécaniques et électriques détaillées
| Paramètre d'exploitation | Spécification nominale |
|---|---|
| Type de produit | Contacteur de puissance tripolaire |
| Référence constructeur | LP1K0910BD3 |
| Courant thermique conventionnel | 20 A (à 50 °C) |
| Puissance moteur maximale | 4 kW sous 400 V |
| Type de tension de commande | Fixe - Courant Continu (DC) |
Contextes d'intégration du matériel
- Armoires de commande de machines-outils (fraiseuses, tours industriels).
- Systèmes de pompage pour le traitement des eaux industrielles.
- Centrales de traitement d'air pour l'isolation et le renouvellement thermique.
